　　迷你锁相放大器是以 FPGA+ARM 构架设计。 FPGA负责完成全数字的采样，混频，滤波以及DDS信号生成和解调结果输出。ARM完成人机界面交互和指令接收和下达。为了提高性价比和资源的充分利用，系统以独立双输入输出通道设计，既可以独立解调使用也可以合成使用。锁相解调可直接从(AUX) 模拟信号输出。(DDS)则可以实现正弦波。

　　元件清单

　　锁相放大器

　　锁相控制器上位机软件

　　USB连接线用于连接电脑

　　USB电源及电缆

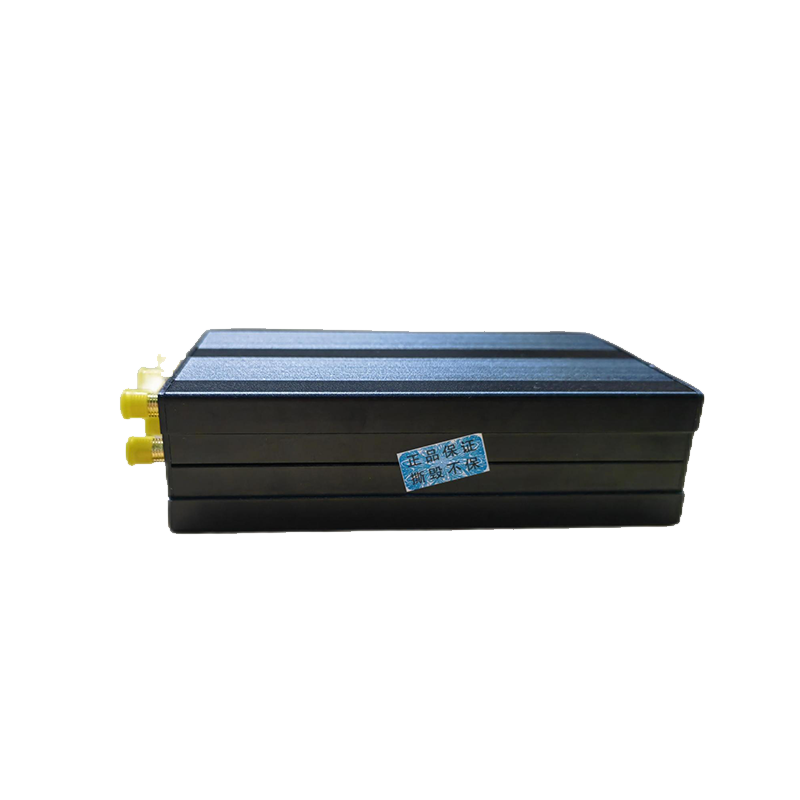

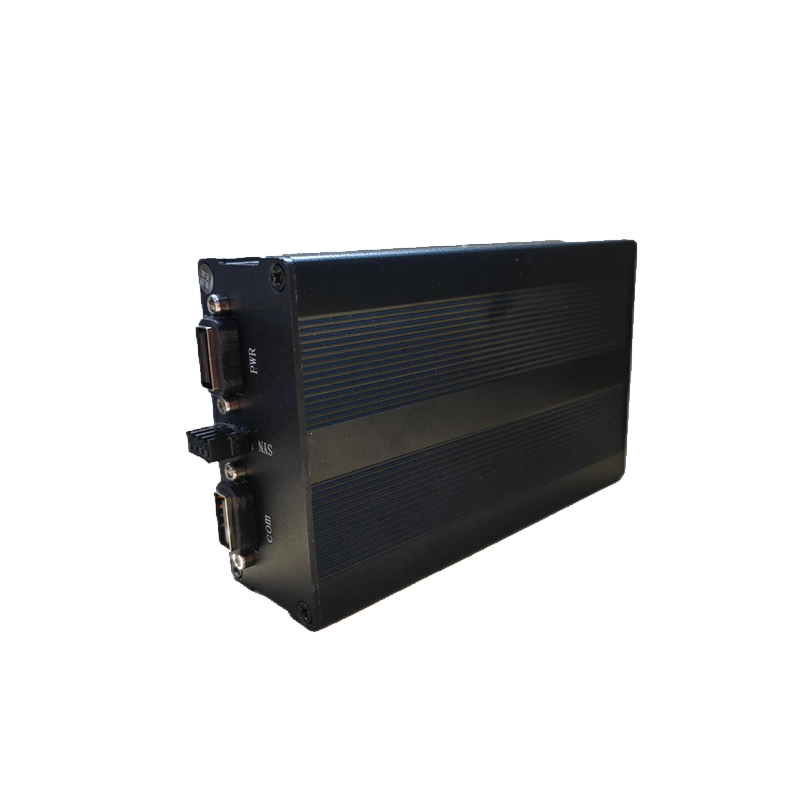

　　MINI双通道锁相放大器

　　技术参数

通用参数
尺寸大小	120* 76*35 mm
重量	<240 g
电源适配	USB 5V/1A
接口参数
电源接口	USB 5V/1A
通讯接口	USB（RS232）
同步触发	4线双触发
信号接口	SMA（双路合计6个）
技术参数
输入频率	0--400kHz
输入阻抗	50Ω
输入噪声	小于6nV/Hz1/2 (>10 kHz)理论值
输入信号电压	±1V
解调输出阻抗	50Ω
解调输出电压	±5V
解调过滤带宽(Hz)	1000, 100 (可根据用户需求设定)
正弦调制频率	0--200kHz
锯齿扫描频率	0.01Hz–100Hz
正弦调制输出电压	2 channels, ±0.5V
锯齿扫描电压	±2V
合成输出噪声	14-28nV/Hz1/2 (>10 kHz)
同步信号输出电压	3.3V（脉宽>1ms）
解调器数量	2 channels (内部参考)
解调谐波	1F, 2F, 3F, 4F
参考相位分辨率	1.0 °
