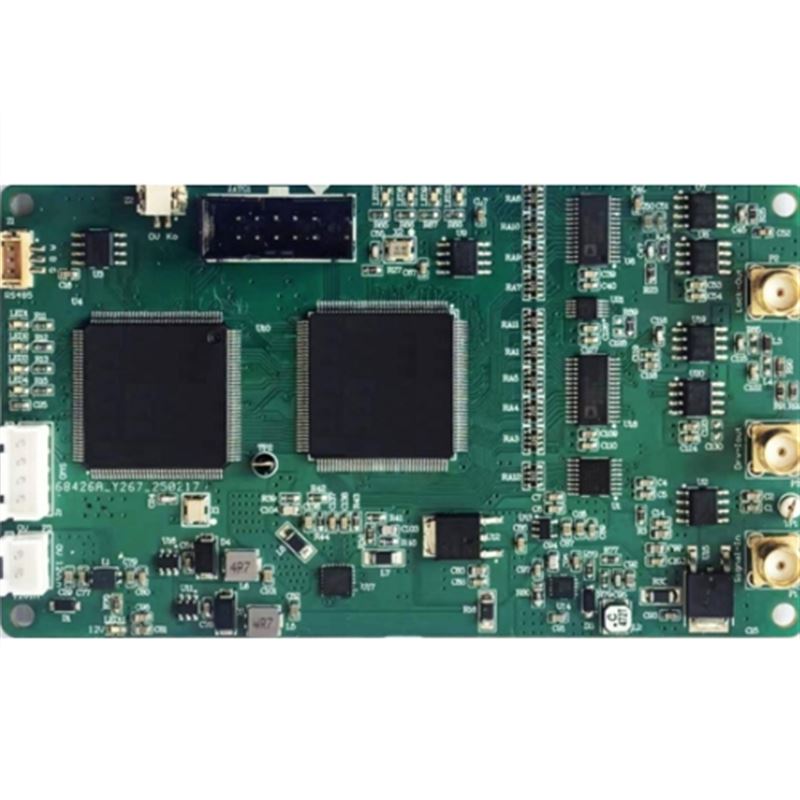

基于FPGA、ARM开发的TDLAS单通道锁相放大器，采样输出均采用16位芯片，系统集成了强大算力，同时计算Z1F, sin1F，con1F，Z2F, sin2F，con2F，Z2F/Z1F七路信号，用户可根据需要选择输出。本锁相集成浓度输出功能，可根据客户需要开放功能，本产品可应用在科研、教学、气体浓度监测等领域。

单通道锁相放大器技术参数

通用参数
尺寸大小	110* 62*15 mm
电源适配	DC 9V~15V/1A
工作电流	≤ 300mA
接口参数
通讯接口	RS485
同步触发	2线单触发
信号接口	SMA
技术参数
输入频率	0--400kHz
输入阻抗	50Ω
输入AD	16位
输入信号电压	0~4V
解调输出阻抗	50Ω
解调输出电压	±5V
解调过滤带宽	用户根据需求任意设定
输出DA	16位
正弦调制频率	0--40kHz
锯齿扫描频率	5Hz–200Hz
正弦调制输出电压	±0.5V
锯齿扫描电压	2V
合成输出DA	16位
同步信号输出电压	NPN三极管集电极开路输出（上升沿有效）（脉宽=2ms）
解调谐波	Z1F, sin1F，con1F，Z2F, sin2F，con2F，Z2F/Z1F
参考相位分辨率	1.0 °
