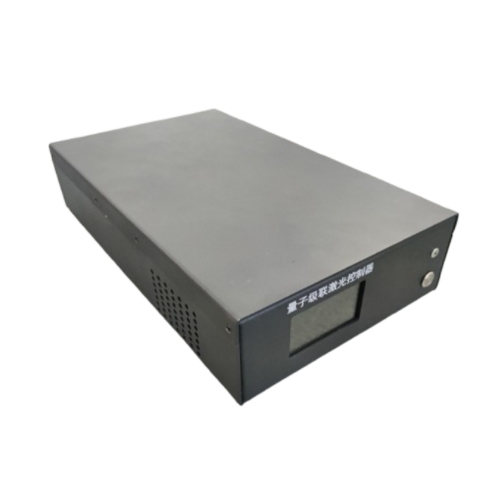

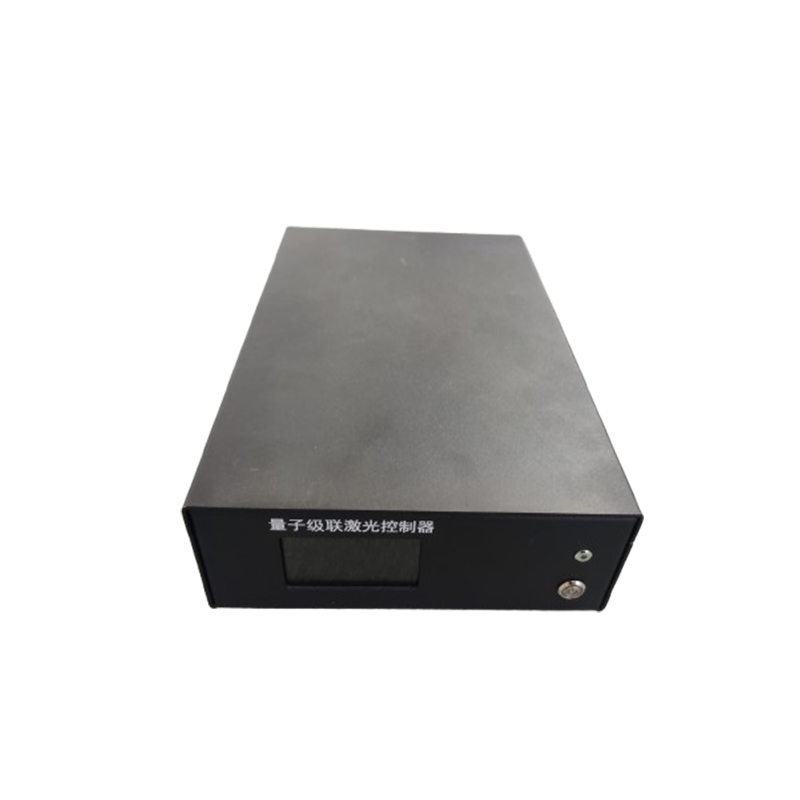

QCL 驱动器

简要描述：QCL 驱动器可开始控温前检查控温电阻的读数，数值异常时（比如控温电阻断开）发出报警，不开启温度控制功能。

基础信息

产品型号

厂商性质

生产厂家

更新时间

2025-11-26

浏览次数

160

产品分类

PRODUCT CLASSIFICATION

QCL 驱动器

查看全部产品

迷你锁相放大器的工作原理与设计优化

中红外光纤跳线的技术原理与应用领域

【2025科普】QCL激光发射头的原理和作用

迷你锁相放大器在通信系统中的应用

详细介绍

品牌	其他品牌	价格区间	面议
产地类别	国产	应用领域	综合

　　QCL 驱动器技术参数：

　　电流设置范围：0-500 mA

　　电流驱动电压：12V

　　电流设置精度：0.1 mA

　　电流设置准确度：±0.1%(FS)

　　电流噪声：<3uA(RMS)

　　电流噪声密度：<2 nA/√Hz@1 kHz

　　电流漂移：<0.5mA(24小时，恒定环境温度下)

　　电流调制系数：1-100mA/V

　　电流调制范围：±2.5 V

　　电流调制带宽(小信号3 dB)：慢速调制端口带宽0-100 kHz

　　快速调制端口带宽：0-2 MHz

　　温度设置范围：0-45 ℃

　　温度设置精度：0.001 ℃

　　温度设置准确度：0.001 ℃

　　温度稳定性：<0.005 ℃

　　兼容温度传感器：10 kΩ热敏电阻(可选)

　　TEC输出功率：36W

　　TEC 电压：12V

　　TEC 电流：3 A

　　TEC 输出电压：可调

　　产品特点：软硬件保护-配置多种输出保护机制

　　可设置电流限值，通过电流钳位，避免误操作大电流损坏激光管；

　　开启/关闭电流时通过软启动逐步增大/减小电流；

　　可开始控温前检查控温电阻的读数，数值异常时(比如控温电阻断开)发出报警，不开启温度控制功能；

　　屏幕界面始终显示激光器电流和温控的开启状态，并显示存在的报警信息；

　　设置高温度限值，当实际测量超过某设置温度时，关闭控温。

　　使用环境要求：

　　工作环境温度：0 ~ 40℃

　　储存环境温度：-20 ~ 50℃

　　工作环境湿度：20 ~85 %,非冷凝

　　产品配置：

　　QCL 驱动器：1个

　　供电电源：1个

　　USB 通信线：1根

　　驱动器与发射头连接线：1 根(DB9 转9P 插拔式接线端子)

　　快速上手指南：1本

　　USB驱动程序：1 个

附录：客户QCL激光器参数

1.参数表汇总

参数	取值	备注
激光器电流范围	0-320mA	工作电流320mA
激光器驱动电压	?V	参考芯片参数表
激光器工作温度	20℃	10kΩNTC测温电阻
TEC工作电压	6V
TEC工作电流	4A
激光器阴极/阳极接地状态	阴极/阳极悬空，均未接地
风扇供电	5V/0.2 A

2.接口说明（9P 插拔式接线端子）

1	激光器阴极
2	激光器阳极
3	TEC+
4	TEC-
5	温度传感器
6	温度传感器
7	+5 V电源(风扇正端)
8	NC
9	电源GND(风扇负端)
